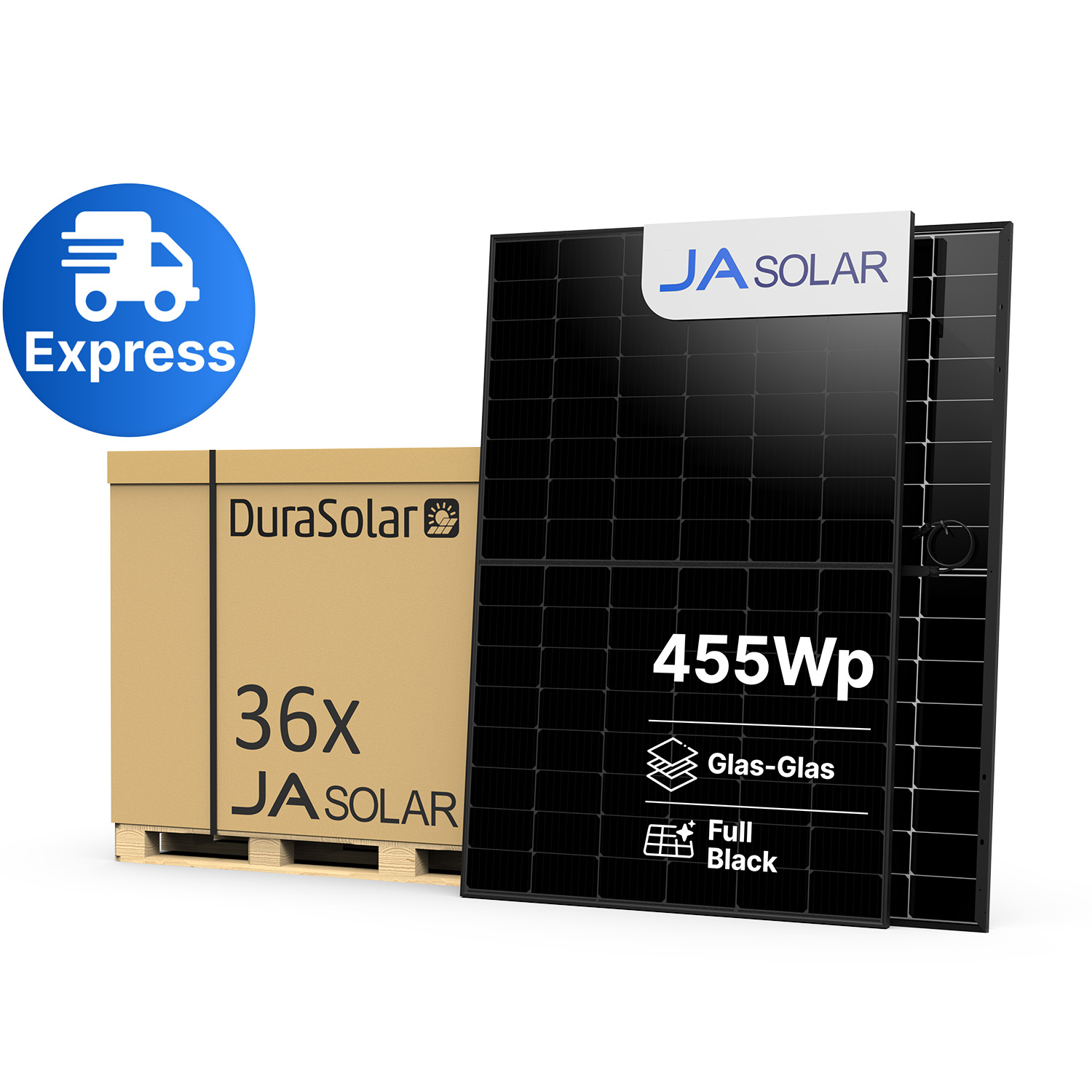

JA Solar 455W Bifazial Glas-Glas Full Black JAM54D41 LB - Palettenpreis (36 Stk.) - PV Modul
66,90 €*
- Monokristalline Bifaziale - Glas-Glas - N-Type - Photovoltaik-Module
- Max. Ausgangsleistung: 500Wp
- Max. Moduleffizienz: 22,5%
- Rahmen: Eloxierte Aluminiumlegierung
Produktinformationen "JA Solar 455W Bifazial Glas-Glas Full Black JAM54D41 LB - Palettenpreis (36 Stk.) - PV Modul"
JA Solar JAM54D41-455/LB – n-Type Doppelglas-Bifazialmodul, 455 W, Full Black
Das JAM54D41-455/LB aus der Modulreihe DEEP BLUE 4.0 Pro ist ein bifaziales Doppelglasmodul in durchgehend schwarzer Optik (schwarzer Rahmen, schwarze Rückseite), das sich durch sein zurückhaltendes Erscheinungsbild besonders für Dachanlagen im Wohnbereich eignet, darüber hinaus aber auch für gewerbliche Aufdach- und Freiflächenanwendungen vorgesehen ist. Bei Abmessungen von 1762 × 1134 × 30 mm und einem Gewicht von 22 kg arbeitet das Modul mit 108 monokristallinen Halbzellen in n-Type-Technologie. Der Zellwirkungsgrad liegt nach Herstellerangabe bei bis zu 26 %; der Modulwirkungsgrad dieser Leistungsklasse beträgt 22,8 %.
Als bifaziales Modul nimmt das JAM54D41-455/LB zusätzlich Licht über die Rückseite auf. Die Bifazialität gibt der Hersteller mit 80 % ± 10 % an. Bei einem rückseitigen Einstrahlungsanteil von 10 % weist das Datenblatt eine Leistung von 491 W bei einem Kurzschlussstrom von 15,57 A und einem MPP-Strom von 14,74 A aus. Ob und in welchem Umfang ein solcher Mehrertrag in der Praxis erreicht wird, hängt maßgeblich von Aufständerung, Montagehöhe, Albedo des Untergrunds und Verschattungssituation ab und kann daher nicht allgemein zugesichert werden.
Mechanisch ist das Modul als Doppelglaslaminat mit 1,6 mm Frontglas und 1,6 mm Rückseitenglas aufgebaut. Die zulässige Maximalbelastung beträgt 5400 Pa auf der Vorder- und 2400 Pa auf der Rückseite. Die Anschlussdose ist nach IP68 ausgeführt und mit drei Bypass-Dioden bestückt; als Steckverbinder kommen QC 4.10-351 bzw. MC4-EVO2A zum Einsatz, der Leitungsquerschnitt beträgt 4 mm².
Technische Daten
| Allgemein | |
|---|---|
| Hersteller | JA Solar |
| Typbezeichnung | JAM54D41-455/LB |
| Produktreihe | DEEP BLUE 4.0 Pro |
| Modultyp | n-Type Doppelglas-Bifazialmodul, Full Black |
| Zelltyp | Monokristallin, n-Bycium+, 16BB, MBB-Halbzellen |
| Anzahl Zellen | 108 (6 × 18) |
| Elektrische Werte bei STC (1000 W/m², 25 °C, AM 1.5G) | |
| Nennleistung (Pmax) | 455 W |
| Leerlaufspannung (Voc) | 40,50 V |
| MPP-Spannung (Vmp) | 33,33 V |
| Kurzschlussstrom (Isc) | 14,42 A |
| MPP-Strom (Imp) | 13,65 A |
| Modulwirkungsgrad | 22,8 % |
| Zellwirkungsgrad | bis zu 26 % |
| Leistungstoleranz | 0 bis +3 % |
| Elektrische Werte bei 10 % rückseitigem Einstrahlungsanteil | |
| Leistung (Pmax) | 491 W |
| Leerlaufspannung (Voc) | 40,50 V |
| MPP-Spannung (Vmp) | 33,33 V |
| Kurzschlussstrom (Isc) | 15,57 A |
| MPP-Strom (Imp) | 14,74 A |
| Bifazialität | 80 % ± 10 % |
| Temperaturverhalten | |
| Temperaturkoeffizient Pmax (γ_Pmp) | −0,290 %/°C |
| Temperaturkoeffizient Voc (β_Voc) | −0,250 %/°C |
| Temperaturkoeffizient Isc (α_Isc) | +0,045 %/°C |
| NOCT | 45 °C ± 2 °C |
| Mechanischer Aufbau | |
| Abmessungen (L × B × H) | 1762 ± 2 mm × 1134 ± 2 mm × 30 ± 1 mm |
| Gewicht | 22 kg |
| Frontglas / Rückseitenglas | 1,6 mm / 1,6 mm |
| Anschlussdose | IP68, 3 Bypass-Dioden |
| Steckverbinder | QC 4.10-351 / MC4-EVO2A |
| Leitungsquerschnitt | 4 mm² (IEC), 12 AWG (UL) |
| Kabellänge inkl. Stecker | Hochformat: 400 mm (+) / 200 mm (−); Querformat: 1200 mm (+) / 1200 mm (−) |
| Verpackungseinheit | 36 Stück je Palette |
| Betriebsbedingungen | |
| Maximale Systemspannung | 1500 V DC |
| Betriebstemperaturbereich | −40 °C bis +85 °C |
| Maximale Sicherungsgröße | 30 A |
| Maximale Flächenlast Vorderseite | 5400 Pa |
| Maximale Flächenlast Rückseite | 2400 Pa |
| Schutzklasse | Klasse II |
| Brandverhalten | UL Type 38 / Class C |
| Zertifizierung und Garantie | |
| Produktzertifikate | IEC 61215, IEC 61730, UL 61215, UL 61730 |
| Managementsysteme des Herstellers | ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, IEC 62941:2019 |
| Herstellergarantie Produkt | 25 Jahre |
| Herstellergarantie Leistung | 30 Jahre linear |
Die genannten elektrischen Werte sind Datenblattangaben des Herstellers unter Standardtestbedingungen. Sie dienen dem Vergleich verschiedener Modultypen und stellen keine Eigenschaftszusicherung für das einzelne gelieferte Modul dar; abweichende Werte im Rahmen der angegebenen Toleranzen sind zulässig. Änderungen der technischen Spezifikationen durch den Hersteller bleiben vorbehalten.
| Bifazial: | Ja |
|---|---|
| Modulleistung: | 455 Watt |
| Modultyp: | Glas-Glas |
| Rahmenfarbe Modul: | Schwarz |
| Zelltyp: | N-Type |
Anmelden
Bei PV-Modulen handelt es sich um ein in extrem großen Mengen automatisiert produziertes Massengut. Die Module werden vollautomatisch optisch und elektrisch geprüft und entsprechend ihrer Leistungsklasse sortiert. Auch die einzelnen Zellen werden nach Leistung und Farbe sortiert.
Da es sich um ein für die Montage auf Dächern bestimmtes Industriegut handelt, erfolgt keine penible Kontrolle auf feine Farbunterschiede, leichte Kratzer im Rahmen, minimale Verfärbungen des Glases oder feine Farbunterschiede der Zellen.
Wichtig: Daher kann es zu Farbunterschieden der Zellen und zu Unterschieden in der optischen Erscheinung von zwei Modulen kommen. Dies ist kein Qualitätsmangel und kein Reklamationsgrund. Ebenso stellen Kratzer in der schwarzen Eloxalschicht der Rahmen keinen Qualitätsmangel dar und sind kein Reklamationsgrund.
Bitte beachten Sie dies. Vielen Dank für Ihr Verständnis.
