Der Deye BOS-G Power Plug ermöglicht sowohl die Verbindung von Batterie zu Batterie als auch von Batterie zu Wechselrichter. Damit können die Kabel (nicht im Lieferumfang enthalten) individuell nach Maß konfektioniert und in der Länge angepasst werden, um eine optimale Integration in Ihr System zu gewährleisten.

Stäubli MC4 Steckverbinder: Stecker PV-KST4 Der Original MC4 von Stäubli ist ein Steckverbinder für die Photovoltaik mit über 30 Jahren Felderfahrung. Die langzeitstabile MULTILAM Kontakttechnologie sorgt mit einem Kontaktwiderstand von unter 0,25 mΩ für eine konstant geringe Verlustleistung über die gesamte Lebensdauer. Buchse und Stecker bestehen jeweils aus Isolierteil und Crimpkontakt aus verzinntem Kupfer. Gesteckt erreicht die Verbindung Schutzart IP65/IP68 und ist für Umgebungstemperaturen von -40 °C bis +85 °C ausgelegt. Die Verriegelung lässt sich gemäß NEC 2023 nur mit Werkzeug lösen. Der Steckverbinder ist für DC 1100 V (IEC) und DC 1500 V (UL) zugelassen sowie von TÜV Rheinland, UL und JET zertifiziert. Ammoniakbeständigkeit und Salzsprühnebeltest (Schärfegrad 6) machen ihn auch für landwirtschaftliche Anlagen und küstennahe Standorte geeignet.

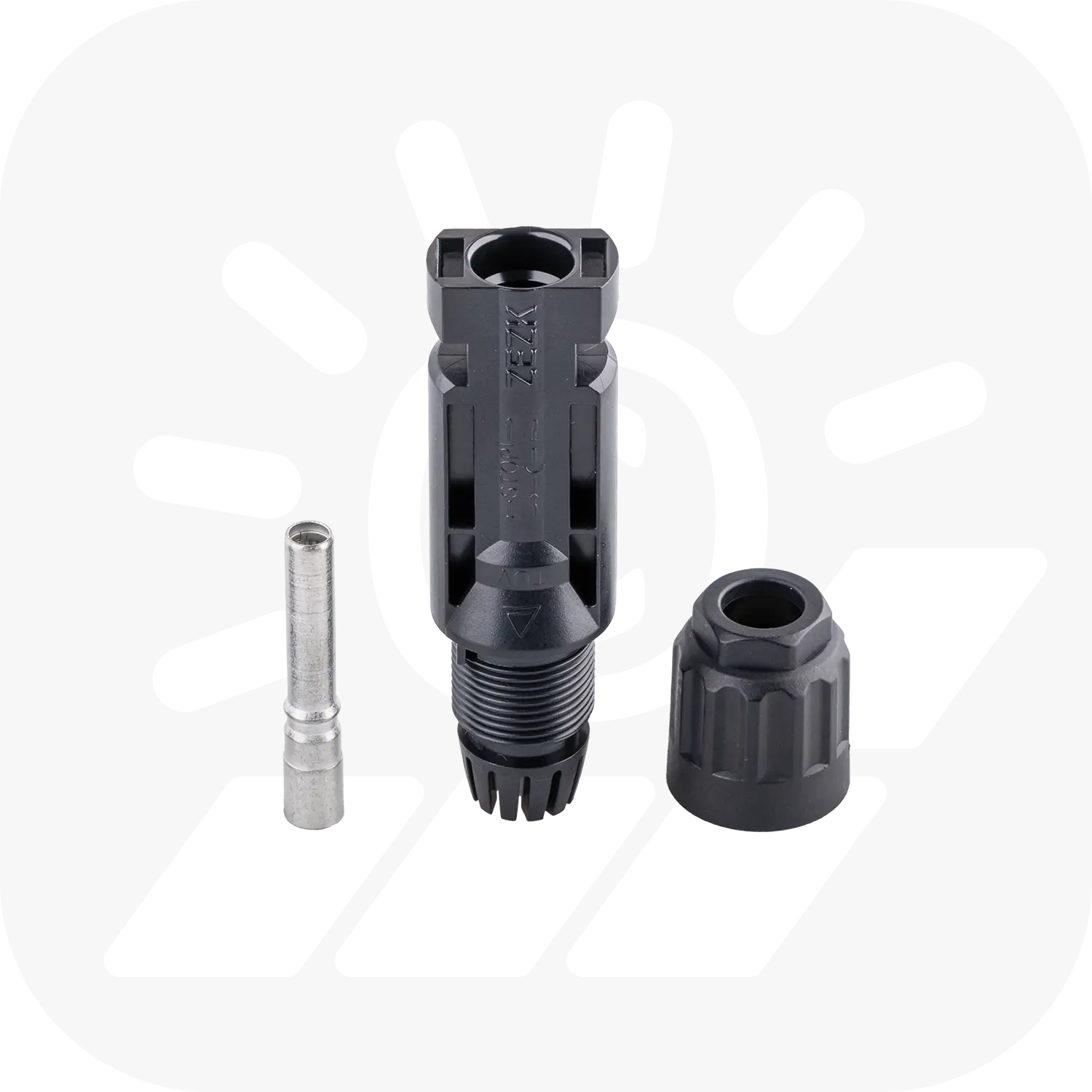

Stäubli MC4 Steckverbinder: Buchse PV-KBT4  Der Original MC4 von Stäubli ist ein Steckverbinder für die Photovoltaik mit über 30 Jahren Felderfahrung. Die langzeitstabile MULTILAM Kontakttechnologie sorgt mit einem Kontaktwiderstand von unter 0,25 mΩ für eine konstant geringe Verlustleistung über die gesamte Lebensdauer. Buchse und Stecker bestehen jeweils aus Isolierteil und Crimpkontakt aus verzinntem Kupfer. Gesteckt erreicht die Verbindung Schutzart IP65/IP68 und ist für Umgebungstemperaturen von -40 °C bis +85 °C ausgelegt. Die Verriegelung lässt sich gemäß NEC 2023 nur mit Werkzeug lösen. Der Steckverbinder ist für DC 1100 V (IEC) und DC 1500 V (UL) zugelassen sowie von TÜV Rheinland, UL und JET zertifiziert. Ammoniakbeständigkeit und Salzsprühnebeltest (Schärfegrad 6) machen ihn auch für landwirtschaftliche Anlagen und küstennahe Standorte geeignet.

Stäubli MC4 Steckverbinder: 1x Buchse PV-KBT4 und 1x Stecker PV-KST4 Der Original MC4 von Stäubli ist ein Steckverbinder für die Photovoltaik mit über 30 Jahren Felderfahrung. Die langzeitstabile MULTILAM Kontakttechnologie sorgt mit einem Kontaktwiderstand von unter 0,25 mΩ für eine konstant geringe Verlustleistung über die gesamte Lebensdauer. Buchse und Stecker bestehen jeweils aus Isolierteil und Crimpkontakt aus verzinntem Kupfer. Gesteckt erreicht die Verbindung Schutzart IP65/IP68 und ist für Umgebungstemperaturen von -40 °C bis +85 °C ausgelegt. Die Verriegelung lässt sich gemäß NEC 2023 nur mit Werkzeug lösen. Der Steckverbinder ist für DC 1100 V (IEC) und DC 1500 V (UL) zugelassen sowie von TÜV Rheinland, UL und JET zertifiziert. Ammoniakbeständigkeit und Salzsprühnebeltest (Schärfegrad 6) machen ihn auch für landwirtschaftliche Anlagen und küstennahe Standorte geeignet.

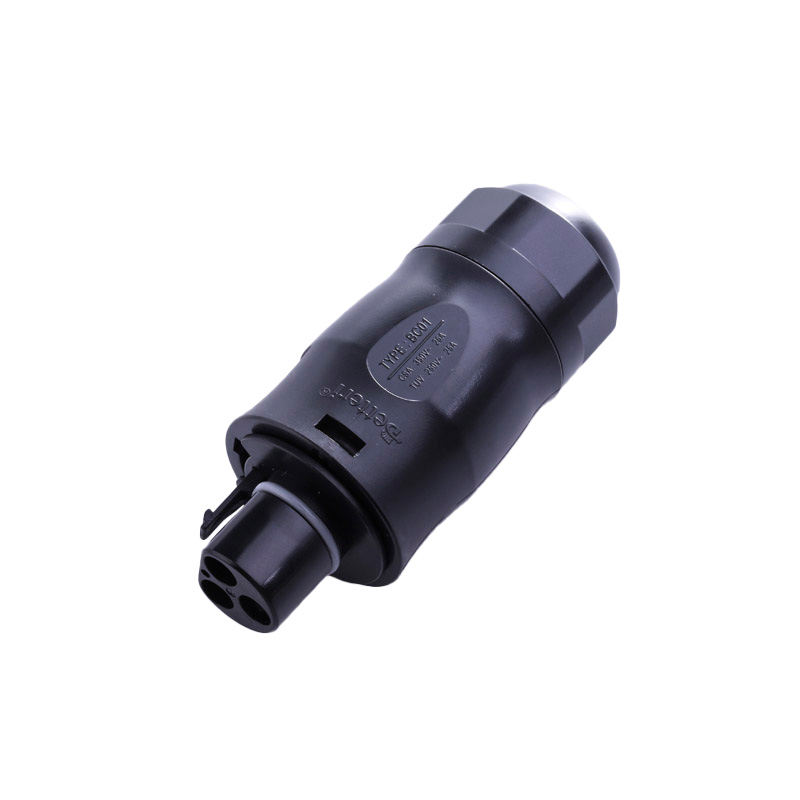

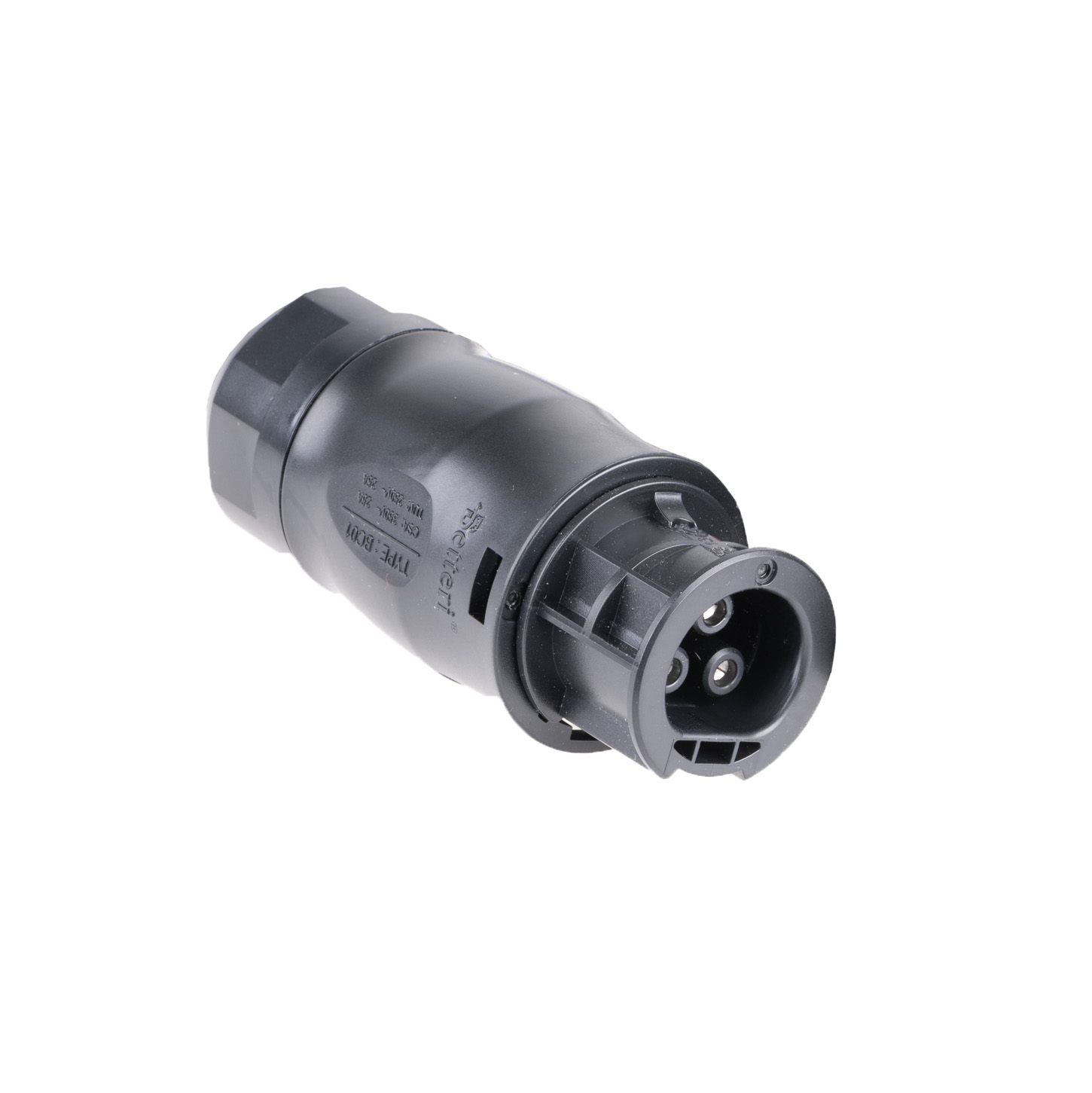

 Stecker für Mikrowechselrichter (u.a. Deye alt (SUN300G3 EU 230 - SUN1600G3 EU 230), NEP, ...)  1x Betteri BC01 Stecker zum Netzanschluss, IP67, 3-polig (L,N+PE). Geeignete Drahtstärke: 1,5mm² / 2,5mm²/ 4,0mm² oder 14 AWG / 12 AWG Für Leitungen Ø 10 mm-14 mm. Nennspannung: 250 V AV CSA:250/350 V AV

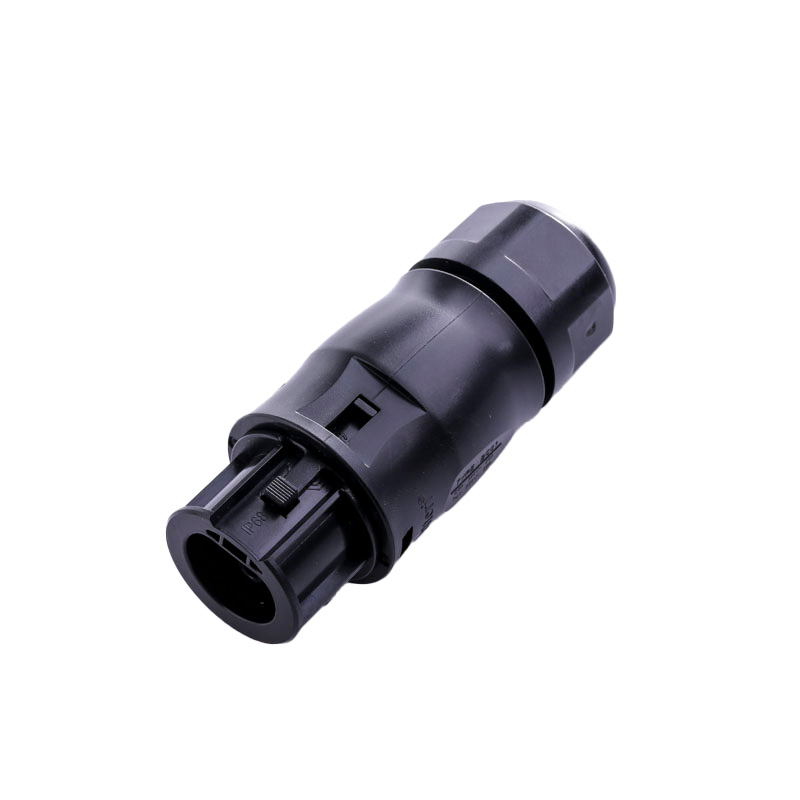

Betteri BC01 Buchse für Mikrowechselrichter (u.a Deye (alt) SUN600G3-EU-230 / SUN800G3-EU-230 / NEP,...)  1x Avoltik Betteri BC01 Buchse zum Netzanschluss, IP67, 3-polig (L,N+PE) Geeignete Drahtstärke: 1,5mm² / 2,5mm²/ 4,0mm² oder 14 AWG / 12 AWG Für Leitungen Ø 10 mm-14 mm. Nennspannung: 250 V AV CSA:250/350 V AV

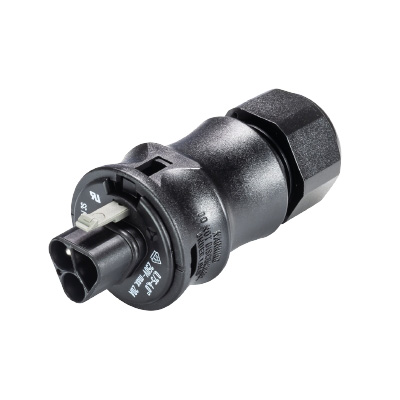

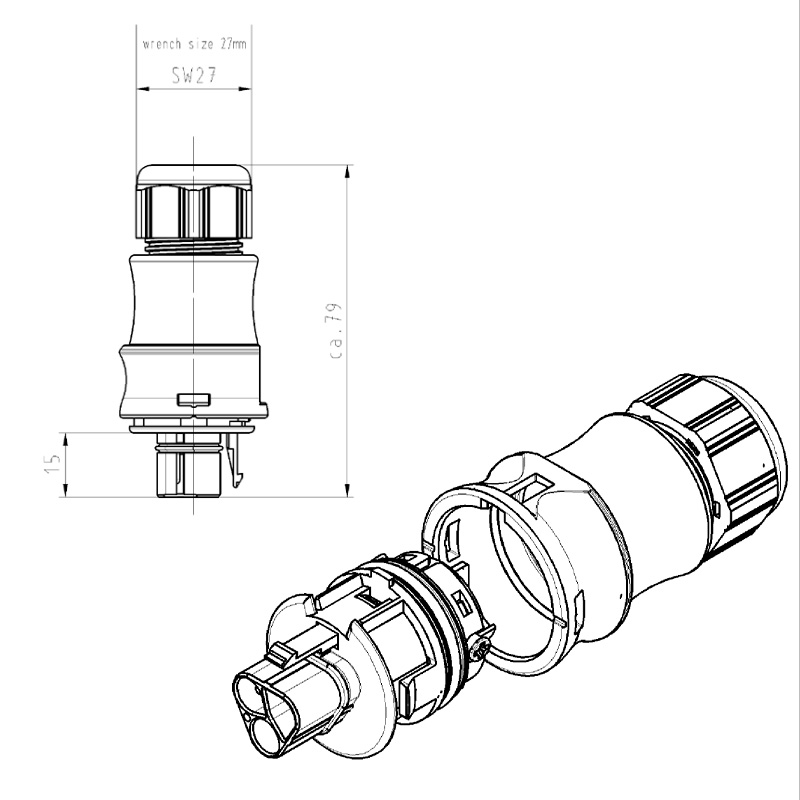

Rundsteckverbinder nach IEC 61535 für feste Installation in Schutzart IP66/68, Ausführung als Stecker, mit Verriegelung, 3-polig, gedrehte Kontakte mit Schraubanschluss, kompaktes Gehäuse mit Zugentlastung, feldkonfektionierbar, mechanische Kodierung lichtgrau/schwarz, farbliche Kodierung schwarz. Bemessungsspannung: 250 V Bemessungsstrom: 20 A Bemessungsstoßspannung: 4 kV Schutzart bis IP66/68 Anschlussquerschnitt: 0,75 - 6,0 mm² Leitungsdurchmesser: 10,0 - 14,0 mm (H05VV, H07RN-F) Werkstoff des Gehäuses: PA66, V2 Dichtungsmaterial: NBR Anschluss pro Pol: 1 Halogenfrei: ja

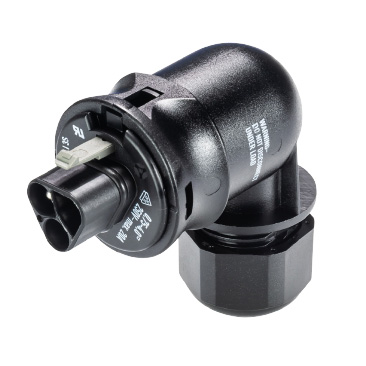

Rundsteckverbinder nach IEC 61535 für feste Installation in Schutzart IP66/68, Ausführung als Stecker, mit Verriegelung, 90° gewinkelt, 3-polig, gedrehte Kontakte mit Schraubanschluss, kompaktes Gehäuse mit Zugentlastung, feldkonfektionierbar, mechanische Kodierung lichtgrau/schwarz, farbliche Kodierung schwarz. Bemessungsspannung: 250 V Bemessungsstrom: 20 A Bemessungsstoßspannung: 4 kV Schutzart bis IP66/68Anschlussquerschnitt: 0,75 - 6,0 mm² Leitungsdurchmesser: 6,0 - 10,0 mm (H05VV, H07RN-F) Werkstoff des Gehäuses: PA66, V2 Dichtungsmaterial: NBR Anschluss pro Pol: 1 Halogenfrei: ja

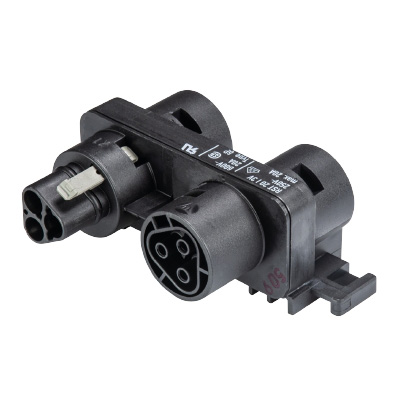

Verteiler für Rundsteckverbinder IP66/68 nach IEC 61535, Ausführung als Kombi-Verteilerblock in H-Form, 3-polig, gedrehte Kontakte, 1 Eingang, 3 Ausgänge, mit integrierter Verriegelung, mit Befestigungsmöglichkeit, mechanische Kodierung lichtgrau/schwarz, farbliche Kodierung schwarz. Bemessungsspannung: 250 V Bemessungsstrom: 20 A Bemessungsstoßspannung: 4 kV Schutzart: IP66/68 Werkstoff des Gehäuses: PA66, V2 Dichtungsmaterial: NBR Eingang: 1 Ausgänge: 3 Halogenfrei: ja

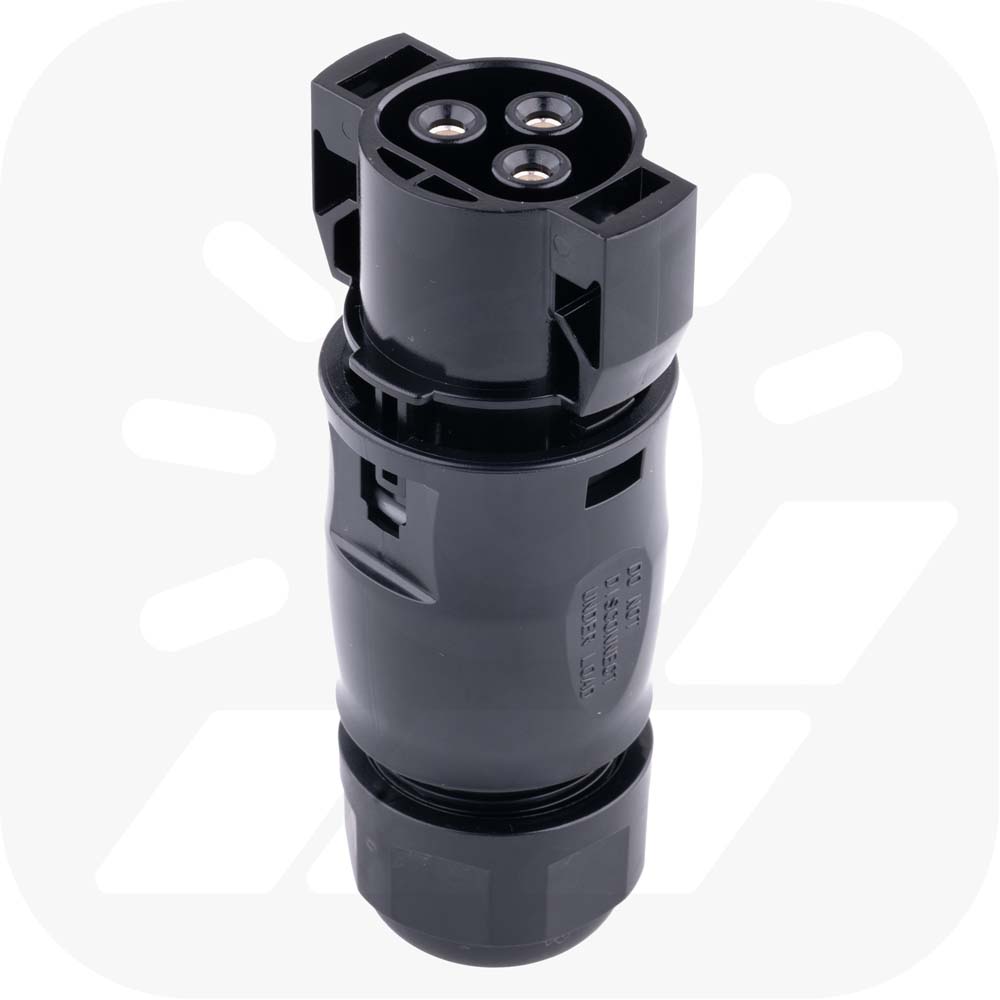

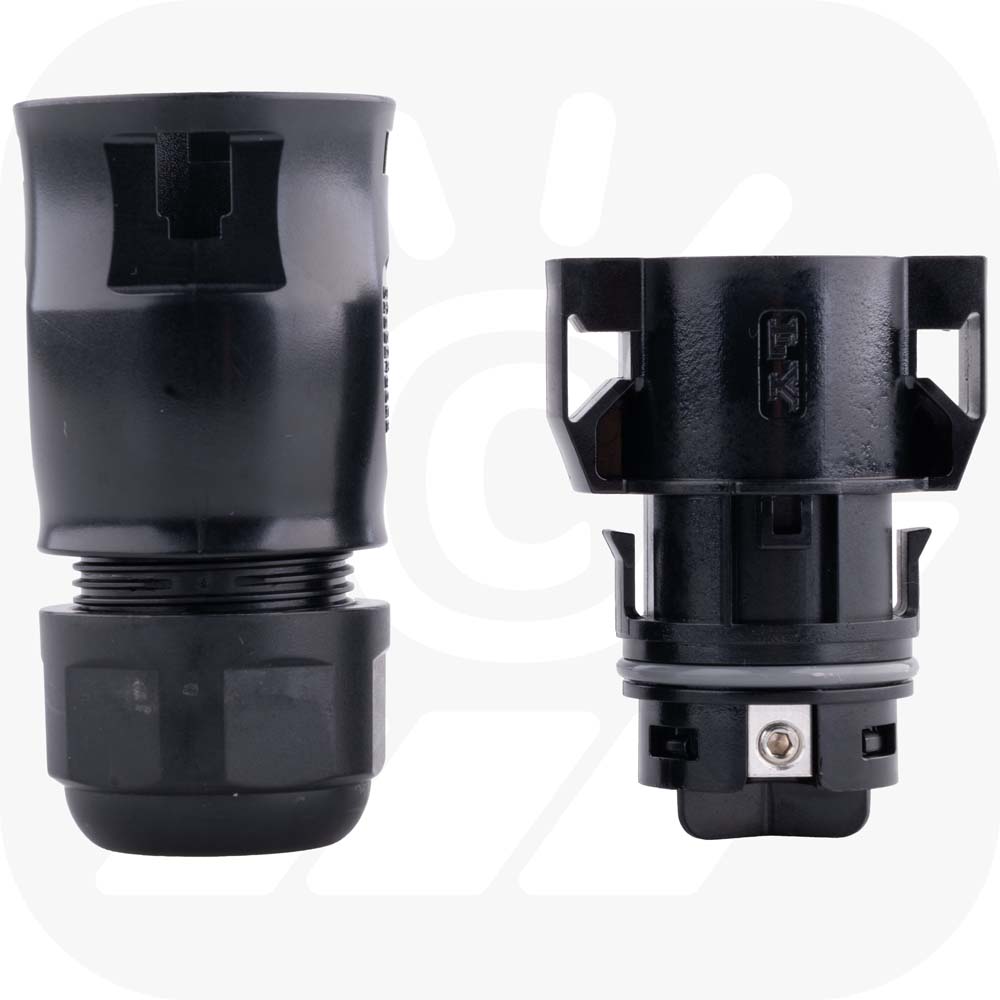

Luyi LY01 Steckverbinder Buchse zum Anschluss an eine 3-adrige AC-Leitung. Diese Buchse wird für die neueren DEYE Mikro-Wechselrichter-Generation (DEYE SUN-MxxG4-EU-Q0 und DEYE SUN-MxxG3-EU-Q0) benötigt, um diese an ein Kabel anzuschließen, mit dem der Wechselrichter dann mit dem Stromnetz verbunden wird. Die Buchse ist für einphasige Mikro-Wechselrichter geeignet. Schutzgrad: wasserdicht und staubdicht IP68 Anschluss der Adern: geschraubt Leitungsdurchmesser: 10-14 mm 3-polig (L, N + PE) Leiterquerschnitt: max. 4mm2 Durchmesser: 35,0 mm Länge: 85,5 mm Gewicht: 51,0g Max. Spannung: 250V Max. Strom: 40A

Luyi LY01 Buchse zum Anschluss an eine 3-adrige AC-Leitung. Diese Buchse wird für die neueren DEYE Mikro-Wechselrichter-Generation (DEYE SUN-MxxG4-EU-Q0 und DEYE SUN-MxxG3-EU-Q0) benötigt, um diese an ein Kabel anzuschließen, mit dem der Wechselrichter dann mit dem Stromnetz verbunden wird. Die Buchse ist für einphasige Mikro-Wechselrichter geeignet.

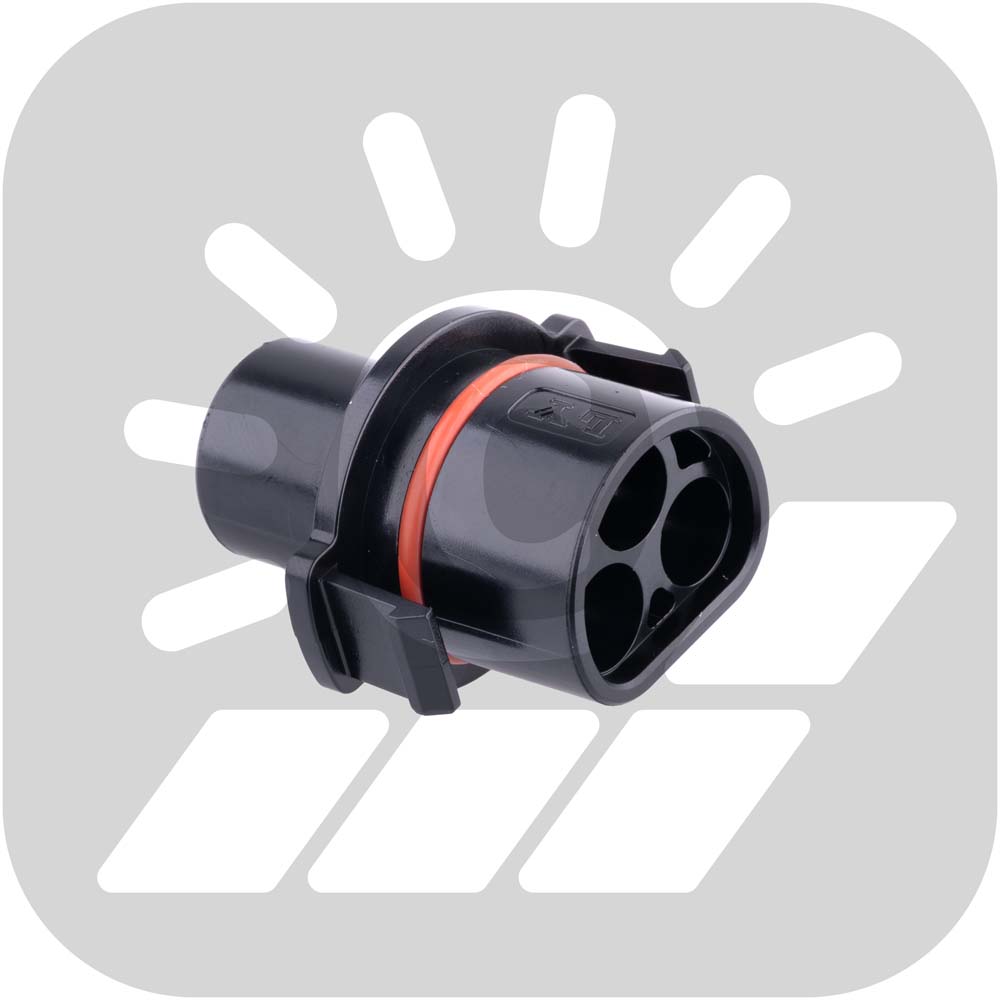

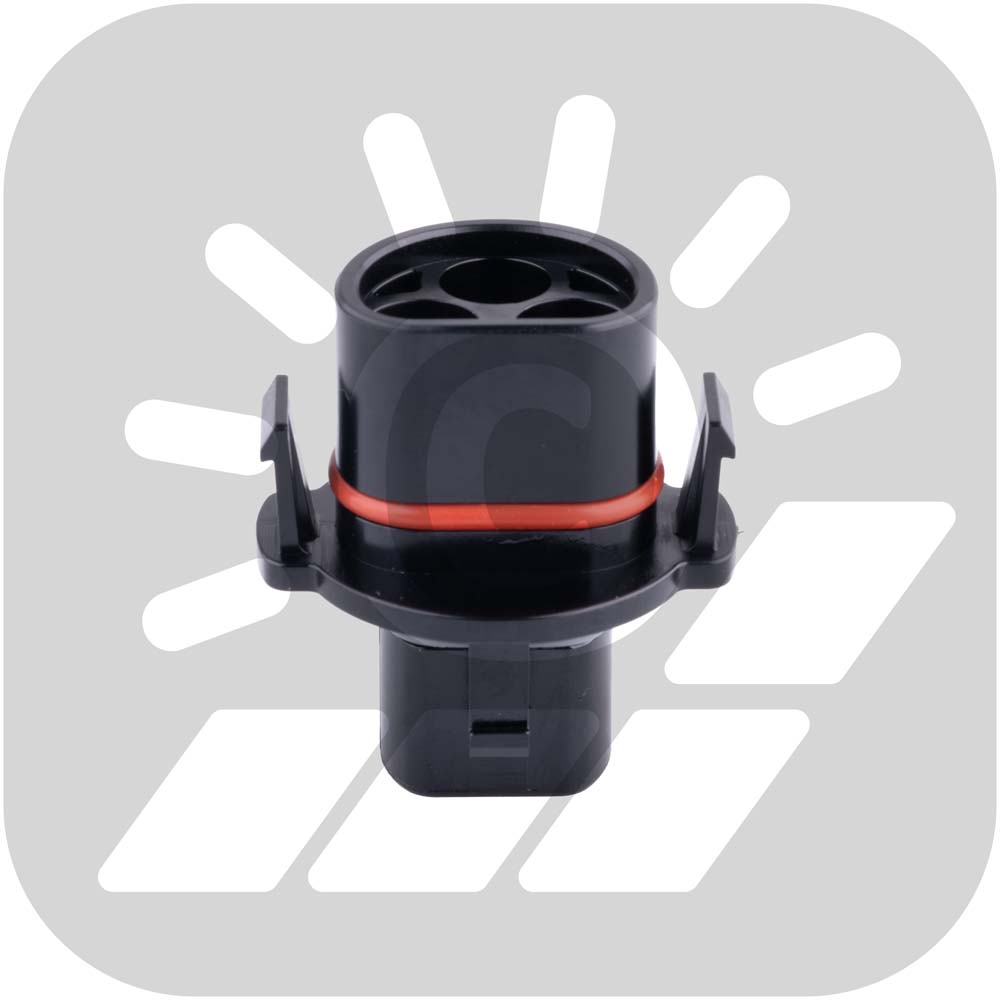

Adapter passend auf BC01 Buchse auf der einen und LY01 Buchse auf der anderen Seite. Dieser Adapter kann bspw. genutzt werden, um bestehende Mikro-Wechselrichter-Anschlusskabel mit Betteri BC01 Buchse für die neue DEYE Mikro-Wechselrichter Generation kompatibel zu machen.

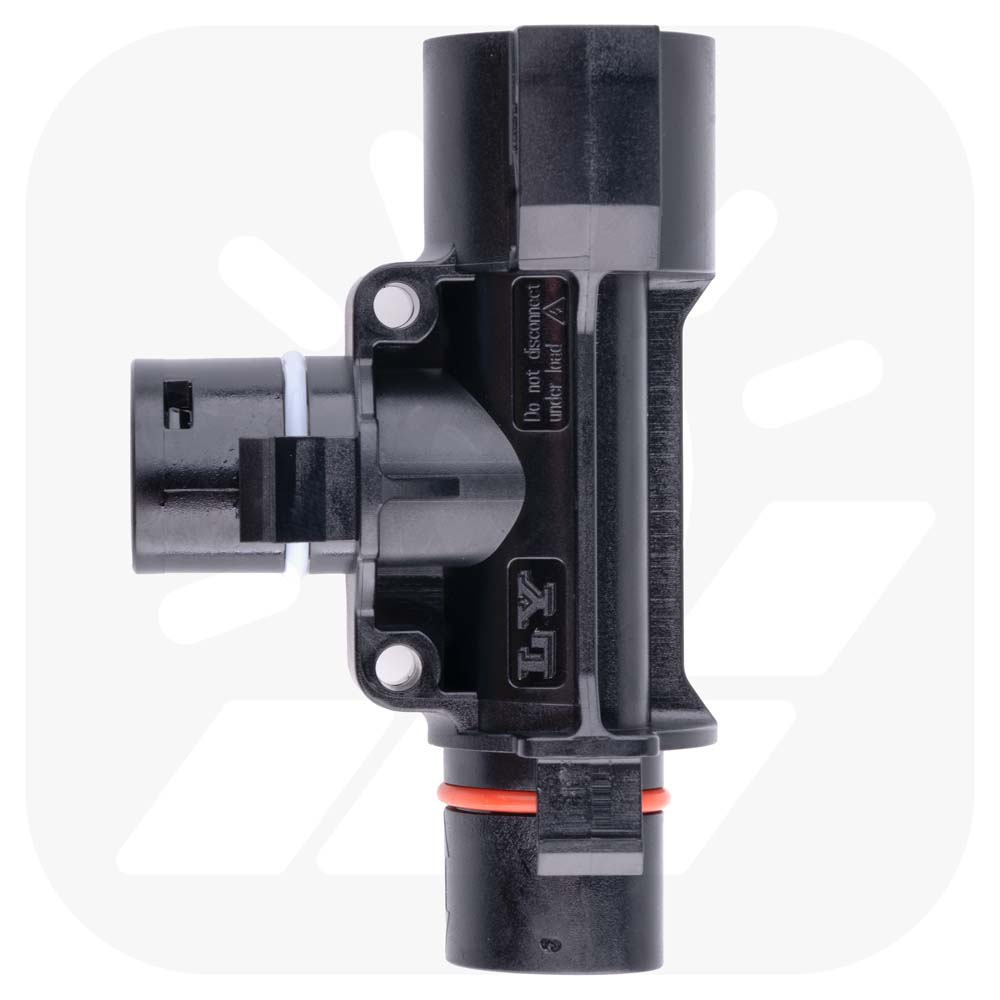

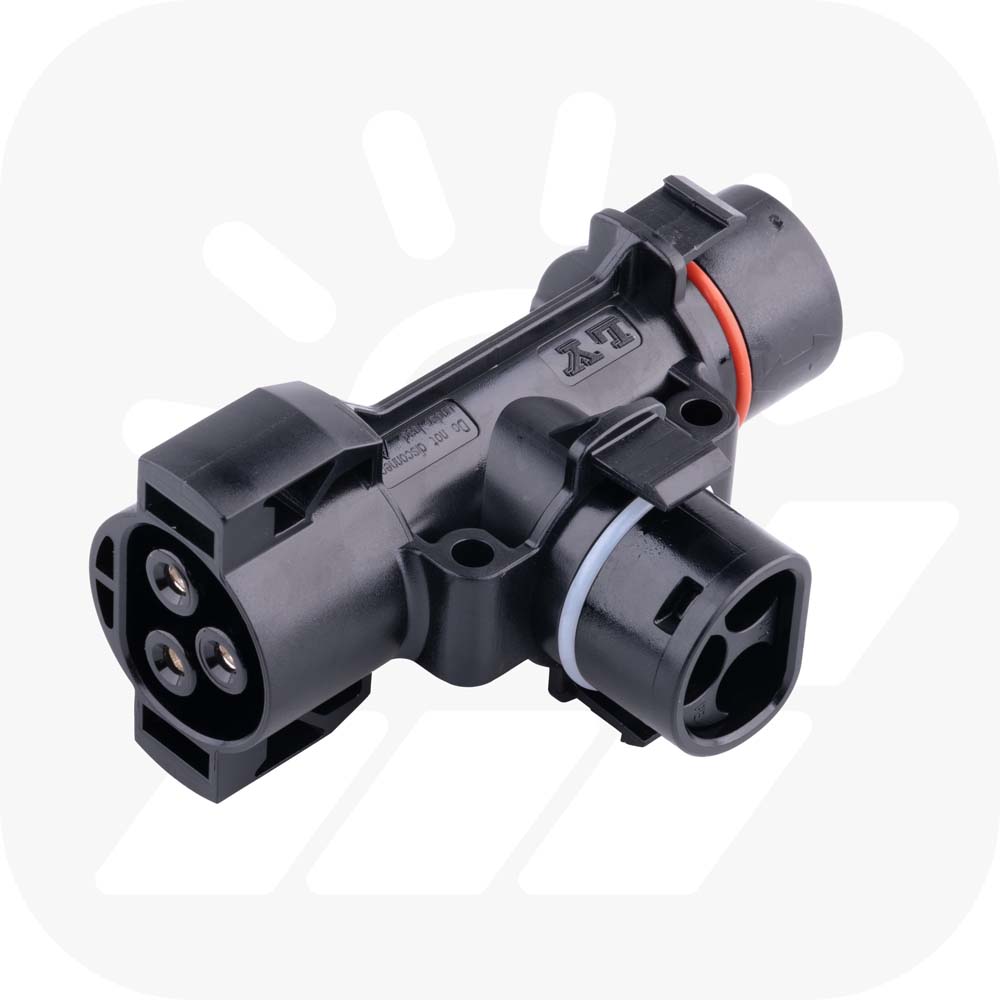

Diese Steckverbinder sind für Wechselrichter der Marke DEYE für die weiter unten genannten Modelle einsetzbar, können aber auch grundsätzlich genutzt werden, um IP68 Wechselstromverbindungen im Außen- und Innenbereich herzustellen. Wichtige Information:Der "LY01 Stecker" ist das passende Gegenstück zu der am Wechselrichter montierten LY01-Buchse. Die "LY01 Buchse" entspricht der bereits am Wechselrichter befindlichen Buchse. Der "LY01 T-Verbinder" wird genutzt, um mehrere Mikrowechselrichter parallel zu betreiben. Dafür ist mind. auch eine LY01 Buchse und ggf. noch ein ein LY01 Stecker notwendig, je nach Konfiguration.  Am Stecker und der Buchse kann ein dreiadriges Anschlusskabel mit Querschnitt 1,0-1,5mm^2 montiert werden. Zu folgenden Modellen sind die Verbinder kompatibel:  DEYE SUN-M30G3-EU-Q0 DEYE SUN-M40G3-EU-Q0 DEYE SUN-M50G3-EU-Q0 DEYE SUN-M60G3-EU-Q0 DEYE SUN-M80G3-EU-Q0 DEYE SUN-M100G3-EU-Q0 DEYE SUN-M130G3-EU-Q0 DEYE SUN-M160G3-EU-Q0 DEYE SUN-M200G3-EU-Q0 DEYE SUN-M30G4-EU-Q0 DEYE SUN-M40G4-EU-Q0 DEYE SUN-M50G4-EU-Q0 DEYE SUN-M60G4-EU-Q0 DEYE SUN-M80G4-EU-Q0 DEYE SUN-M100G4-EU-Q0DEYE SUN-M130G4-EU-Q0 DEYE SUN-M160G4-EU-Q0DEYE SUN-M200G4-EU-Q0  Der Stecker und die Buchse sind nicht kompatibel zu älteren/anderen DEYE Modellen (bspw. SUN600G3-EU-230) oder Mikro-Wechselrichtern anderer Hersteller (Hoymiles, Envertech, TSUN, etc.).

3-poligNennspannung: 450V Nennstrom: Stamm: 32ASchutzklasse: IP68Betriebstemperatur: -40°C ~ +85°CLeitermaterial: Kupferlegierung mit Nickelbeschichtung
